BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金和不銹鋼,公稱壓力 PN16~PN40,閥體材料為碳鋼(BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40)、鉻鎳鈦不銹鋼(BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P)、鉻鎳鉬鈦不銹鋼(BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R),具有保溫功能的閘閥。主要用于石油、化工、冶金、制藥等各類系統中,能保溫和防止介質結晶,以輸送常溫下會凝固的高粘度介質。
	產品特點
	①夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口。②連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格,結構長度與同規格的普通閥門相同。③夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。

		BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥主要性能參數


			|
				型號 |

				PN |

				工作壓力/MPa |

				適用介質 |

				適用溫度 |


			|
				BZ41H-16C |

				16 |

				1.6 |

				油品等無腐蝕性介質 |

				≤425 |


			|
				BZ41H-25 |

				25 |

				2.5 |


			|
				BZ41H-40 |

				40 |

				4.0 |


			|
				BZ41Y-16C |

				16 |

				1.6 |


			|
				BZ41Y-25 |

				25 |

				2.5 |


			|
				BZ41Y-40 |

				40 |

				4.0 |


			|
				BZ41W-16P |

				16 |

				1.6 |

				弱腐蝕性介質 |

				≤150 |


			|
				BZ41W-25P |

				25 |

				2.5 |


			|
				BZ41W-40P |

				40 |

				4.0 |


			|
				BZ41Y-16P |

				16 |

				1.6 |


			|
				BZ41Y-25P |

				25 |

				2.5 |


			|
				BZ41Y-40P |

				40 |

				4.0 |


			|
				BZ41W-16R |

				16 |

				1.6 |

				柔腐蝕性介質 |

				≤150 |


			|
				BZ41W-25R |

				25 |

				2.5 |


			|
				BZ41W-40R |

				40 |

				.0 |


			|
				BZ41Y-16R |

				16 |

				1.6 |


			|
				JZ41Y-25R |

				25 |

				2.5 |


			|
				JZ41Y-40R |

				40 |

				4.0 |


	返回頁首

		BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥零部件材料


			|
				型號 |

				材料 |


			|
				閥體、閥蓋、閘板 |

				閥座和閘板密封面 |

				閥桿 |

				填料 |

				手輪 |


			|
				BZ41H-16C |

				碳素鋼、WCB |

				堆焊鐵基合金 |

				鉻不銹鋼 2Crl3 |

				石棉石墨/柔性石墨 |

				球墨鑄鐵或鑄鋼 |


			|
				BZ41H-25 |


			|
				BZ41H-40 |


			|
				BZ41Y-16C |

				堆焊硬質合金 |


			|
				BZ41Y-25 |


			|
				BZ41Y-40 |


			|
				BZ41W-16P |

				鉻鎳鈦不銹鋼 CF8 |

				本體材料 D8/CF8 |

				鉻鎳鈦不銹鋼、304 |

				聚四氟乙烯 |


			|
				BZ41W-25P |


			|
				BZ41W-40P |


			|
				BZ41Y-16P |

				堆焊硬質合金 |


			|
				BZ41Y-25P |


			|
				BZ41Y-40P |


			|
				BZ41W-16R |

				鉻鎳鉬鈦不銹鋼、CF8M |

				本體材料 B8M/CF8M |

				鉻鎳鉬鈦不銹鋼、316 |


			|
				BZ41W-25R |


			|
				BZ41W-40R |


			|
				BZ41Y-16R |

				堆焊硬質合金 |


			|
				JZ41Y-25R |


			|
				JZ41Y-40R |


	返回頁首

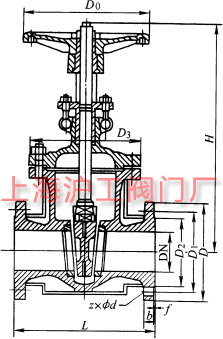

		BZ41H、BZ41W、BZ41Y 型 PN16 保溫夾套式楔式閘閥主要外形及結構尺寸(mm)


			|
				DN |

				L |

				D |

				D1 |

				D2 |

				b |

				z×Φd |

				H |

				D0 |

				加熱汽接頭螺紋 |

				重量/kg |


			|
				50 |

				250 |

				195 |

				160 |

				135 |

				20 |

				8×Φ18 |

				358 |

				280 |

				M12×1.25 |

				54 |


			|
				80 |

				310 |

				245 |

				210 |

				185 |

				22 |

				8×Φ18 |

				435 |

				320 |

				M12×1.25 |

				100 |


			|
				100 |

				350 |

				280 |

				240 |

				210 |

				24 |

				8×Φ23 |

				502 |

				360 |

				M12×1.25 |

				120 |


			|
				150 |

				450 |

				335 |

				295 |

				265 |

				26 |

				12×Φ23 |

				675 |

				400 |

				M12×1.25 |

				260 |


			|
				200 |

				550 |

				405 |

				355 |

				320 |

				30 |

				12×Φ25 |

				820 |

				400 |

				M12×1.25 |

				300 |


			|
				250 |

				650 |

				460 |

				410 |

				375 |

				30 |

				12×Φ25 |

				970 |

				500 |

				M20×1.5 |

				400 |


			|
				300 |

				750 |

				520 |

				470 |

				435 |

				34 |

				16×Φ25 |

				1145 |

				500 |

				M20×1.5 |

				490 |


			|
				350 |

				850 |

				580 |

				525 |

				485 |

				36 |

				16×Φ30 |

				1280 |

				500 |

				M20×1.5 |

				580 |


			|
				400 |

				950 |

				640 |

				585 |

				545 |

				40 |

				20×Φ30 |

				1450 |

				500 |

				M20×1.5 |

				920 |


	返回頁首

		BZ41H、BZ41W、BZ41Y 型 PN25 保溫夾套式楔式閘閥主要外形及結構尺寸(mm)


			|
				DN |

				L |

				D |

				D1 |

				D2 |

				b |

				z×Φd |

				H |

				D0 |

				加熱汽接頭螺紋 |

				重量/kg |


			|
				50 |

				250 |

				195 |

				160 |

				135 |

				22 |

				8×Φ18 |

				358 |

				280 |

				M12×1.25 |

				56 |


			|
				80 |

				310 |

				270 |

				220 |

				188 |

				28 |

				8×Φ18 |

				435 |

				320 |

				M12×1.25 |

				105 |


			|
				100 |

				350 |

				300 |

				250 |

				218 |

				30 |

				8×Φ23 |

				502 |

				360 |

				M12×1.25 |

				170 |


			|
				150 |

				450 |

				360 |

				310 |

				278 |

				34 |

				12×Φ23 |

				675 |

				400 |

				M12×1.25 |

				270 |


			|
				200 |

				550 |

				425 |

				370 |

				332 |

				36 |

				12×Φ25 |

				820 |

				400 |

				M12×1.25 |

				380 |


			|
				250 |

				650 |

				485 |

				430 |

				390 |

				40 |

				12×Φ25 |

				970 |

				500 |

				M20×1.5 |

				535 |


			|
				300 |

				750 |

				550 |

				490 |

				448 |

				44 |

				16×Φ25 |

				1145 |

				500 |

				M20×1.5 |

				546 |


			|
				350 |

				850 |

				610 |

				550 |

				505 |

				48 |

				16×Φ30 |

				1280 |

				500 |

				M20×1.5 |

				735 |


			|
				400 |

				950 |

				660 |

				660 |

				555 |

				50 |

				20×Φ30 |

				1450 |

				500 |

				M20×1.5 |

				1224 |


	返回頁首

		BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸(mm)


			|
				DN |

				L |

				D |

				D1 |

				D2 |

				b |

				z×Φd |

				H |

				D0 |

				加熱汽接頭螺紋 |

				重量/kg |


			|
				50 |

				250 |

				195 |

				160 |

				135 |

				22 |

				8×Φ18 |

				371 |

				280 |

				M12×1.25 |

				56 |


			|
				80 |

				310 |

				270 |

				220 |

				188 |

				28 |

				8×Φ18 |

				455 |

				320 |

				M12×1.25 |

				105 |


			|
				100 |

				350 |

				300 |

				250 |

				218 |

				30 |

				8×Φ34 |

				550 |

				360 |

				M12×1.25 |

				170 |


			|
				150 |

				450 |

				375 |

				320 |

				282 |

				38 |

				12×Φ23 |

				708 |

				400 |

				M20×1.5 |

				340 |


			|
				200 |

				550 |

				445 |

				385 |

				345 |

				42 |

				12×Φ25 |

				890 |

				400 |

				M20×1.5 |

				430 |


			|
				250 |

				650 |

				510 |

				450 |

				408 |

				46 |

				12×Φ25 |

				1015 |

				500 |

				M20×1.5 |

				560 |


			|
				300 |

				750 |

				570 |

				510 |

				465 |

				52 |

				16×Φ25 |

				1235 |

				500 |

				M20×1.5 |

				600 |


			|
				350 |

				850 |

				610 |

				585 |

				535 |

				58 |

				16×Φ30 |

				1390 |

				500 |

				M20×1.5 |

				810 |


			|
				400 |

				950 |

				660 |

				610 |

				560 |

				60 |

				20×Φ30 |

				1560 |

				500 |

				M20×1.5 |

				1250 |


	返回頁首

	返回頁首
              聲明:本文中所有文字、數據、圖片均只適用于參考,BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-66059666。
