產品說明

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為黃銅（Z44T）、鑄鐵（Z44W Z44H），公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z44T-10/16 Z44W-10 Z44H-10/16）、球墨鑄鐵（Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q）的閘閥。

產品性能參數

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z44T-10	10	1.0	≤200	水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16	16	1.6	≤200	水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q			≤100	油品、煤氣等

返回頁首

產品零部件材料

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z44T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z44W-10		碳鋼	灰鑄鐵	油浸石棉填料
Z44H-10		不銹鋼	—	—
Z44T-10Q	球墨鑄鐵		黃銅	—
Z44W-10Q			球墨鑄鐵	—
Z44H-10Q			—	—
Z44T-16	灰鑄鐵	—	—	石棉石墨
Z44H-16
Z44T-16Q	球墨鑄鐵
Z44W-16Q

返回頁首

產品外形及結構尺寸

Z44T、Z44W、Z44H 型 PN10 鐵制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	268	328	4×Φ18	180	19
65	195	180	145	120	20	302	376	4×Φ18	180	22
80	210	195	160	135	22	345	446	4×Φ18	200	29
100	230	215	180	155	22	395	520	8×Φ18	200	35
125	255	245	210	185	24	478	624	8×Φ18	240	62
150	280	390	240	210	24	55	730	8×Φ23	240	75
200	330	335	295	265	26	720	950	8×Φ23	320	130
250	380	390	350	320	28	852	1140	12×Φ23	320	196
300	420	440	400	368	28	990	1330	12×Φ23	400	240
350	450	500	460	428	30	1116	1508	16×Φ23	400	300
400	480	565	515	482	32	1268	1717	16×Φ25	500	484
450	510	615	565	532	32	1395	1854	20×Φ25	500	606

返回頁首

Z44T、Z44W、Z44H 型 PN16 鐵制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	180	160	125	100	20	4×Φ18	270	326	160	17
65	195	180	145	120	20	4×Φ18	303	374	180	22
80	210	195	160	135	22	8×Φ18	335	421	180	27
100	230	215	180	155	24	8×Φ18	470	515	200	36
125	255	245	210	185	26	8×Φ18	473	606	220	48
150	280	280	240	210	26	8×Φ23	548	706	240	83
200	292	340	295	266	30	12×Φ23	772	996	240	122
250	330	405	355	319	32	12×Φ28	904	1180	320	172
300	356	460	410	370	32	12×Φ28	1045	1378	400	240
350	381	520	470	429	36	16×Φ28	1177	1549	400	323
400	406	580	525	480	38	16×Φ31	1345	1782	500	479

返回頁首

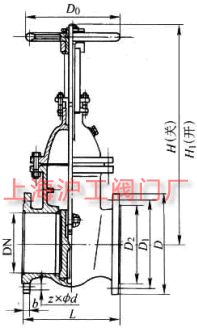

產品外形及結構尺寸示意圖
