產品說明

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥：手動（PZ41H）或電動（PZ941H）、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為鑄鋼，公稱壓力 PN16~PN63，閥體材料為碳鋼，具有排渣功能的耐磨閘閥。

產品性能參數

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥主要性能參數

型號	PN	工作壓力/℃
PZ41H-16C~63	16~63	1.6~6.3
PZ941H-16C~63

返回頁首

產品零部件材料

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥零部件材料

型號	材料
	閥體、閥蓋	閥桿	閥桿螺母	閥座、閥板面
				普通型	耐磨型
PZ41H-16C~63	A216CrWCB	1Cr13	A439D-2或Cu-ALLOY	鑄鋼+不銹鋼（堆焊516）	鑄鋼+陶瓷
PZ941H-16C~63

返回頁首

產品外形及結構尺寸

PZ41H-16C PZ941H-16C 型耐磨排渣閥主要外形及結構尺寸（mm）

DN	D	D1	D2	b	z×Φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
50	165	125	102	20	4×Φ17.5	-	250	335	585	20	60	94
80	200	160	133	22	8×Φ17.5	-	280	510	910	20	78	112
100	220	180	158	24	8×Φ17.5	120	300	685	1080	20	96	140
150	285	240	212	28	8×Φ22	160	350	790	1200	30	158	195
200	340	295	268	30	12×Φ22	195	400	885	1312	30	222	260
250	405	355	320	32	12×Φ26	220	450	1015	1400	45	289	374
300	460	410	370	34	12×Φ26	260	600	1190	1540	60	365	455
350	520	470	430	38	16×Φ26	290	550	1650	1700	60	558	648
400	580	525	482	40	16×Φ30	330	600	1460	1850	120	850	960
450	640	585	532	44	20×Φ30	360	650	1620	2060	120	1164	1280
500	715	650	585	46	20×Φ33	390	700	1800	2270	180	1482	1740
600	840	770	720	38	20×Φ36	437	800	1985	2556	180A	1521	1765
700	910	840	794	40	24×Φ36	457	900	2180	2380	180A	2356	2620
1000	1255	1112	1079	46	28×Φ42	487	1200	2751	2951	250A	4560	4810

返回頁首

PZ41H-25 PZ941H-25 型耐磨排渣閥主要外形及結構尺寸（mm）

DN	D	D1	D2	b	z×Φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
50	165	125	102	20	4×Φ17.5	-	250	335	585	20	63	99
80	200	160	135	22	8×Φ17.5	-	280	510	910	20	82	118
100	235	190	168	24	8×Φ22	-	300	685	1080	20	101	147
150	300	250	212	30	8×Φ26	162	350	790	1200	30	166	204
200	360	310	278	34	12×Φ26	200	400	885	1312	30	233	272
250	425	370	335	36	12×Φ30	220	450	1015	1400	45	293	383
300	485	430	390	40	16×Φ30	260	500	1190	1540	60	373	478
350	555	490	450	44	16×Φ33	290	550	1350	1700	60	586	680
400	620	550	505	48	16×Φ36	350	600	1460	1850	120	893	1008
450	670	600	555	50	20×Φ36	360	650	1620	2060	120	1222	1344
200	730	660	615	52	20×Φ36	-	700	1800	2270	180	1556	1827

返回頁首

PZ41H-40 PZ941H-40 型耐磨排渣閥主要外形及結構尺寸（mm）

DN	D	D1	D2	b	z×Φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
350	580	510	465	46	16×Φ39	310	850	1285	1704	90	932	1066
400	660	580	535	50	16×Φ39	340	950	1480	2033	180	1214	1505

返回頁首

PZ41H-63 PZ941H-63 型耐磨排渣閥主要外形及結構尺寸（mm）

DN	D	D1	D2	b	z×Φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
350	600	525	465	50	16×Φ39	310	850	1278	1724	120	1144	1234
400	670	585	535	60	16×Φ42	340	950	1700	2030	180	1337	1495

返回頁首

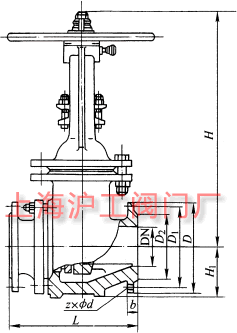

產品外形及結構尺寸示意圖

返回頁首
